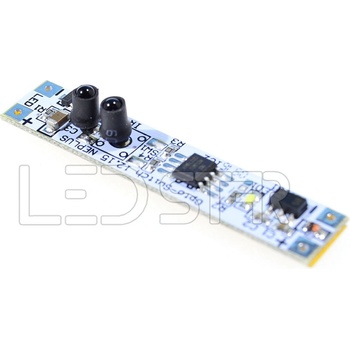

MasterLED Bezdotykový vypínač a stmievač LED pásikov do lišty 74169

Bezdotykový vypínač a stmievač pre LED pásiky, s plynulou reguláciou osvetlenia, s pamäťou tj  po vypnutí pohybom si zapamätá poslednú nastavenú úroveň jasu, s indikáciou modrou diódou.   Ovládač pre LED pásiky, určený pre umiestnenie do hliníkových líšt.  Ovládač reagujúci na pohyb, ovládanie bezdotykovou technológiou.   Ovládač určený pre použitie s Bielym alebo iným jednofarebným LED pásikom.   Ako zapojiť dva pohybové senzory k jednému svetlu, aj tento článok nájdete na našom Blogu.   Podrobné informácie

Zapnutie a stmievanie LED osvetlenia bez dotyku. Spínač je rozmerovo navrhnutý pre použitie v hliníkových LED profiloch ponúkaných v našom eshope. Jednoduché rokmi overené riešenie zapínania LED osvetlenia pohybom ruky. Zapnutie/vypnutie pripojeného LED pásika sa uskutoční pri detekcií rýchlejšieho pohybu ruky nad spínačom (od vzdialenosti cca 10cm). Podržanie ruky min. 3 sekundy nad senzorom stmievača zapríčiní blikanie diódy stmievača ktorá detekuje prechod do režimu kedy sa pridáva/uberá jas. Po oddialeni ruky vypínač blikne, na znamenie ukončenia režimu nastavenia intenzity. Potom svieti dovtedy kým znova nedetekuje pohyb ruky.

Indikácia : Áno, modrá dióda  Inštrukcie k montáži:

Na pocínované plôšky stmievača označené ako "Led" prispájkujte kontakty LED pásika. Dbajte na správnu polaritu. Na pocínované plôšky stmievača označené ako "+ -" prispájkujte napájacie kábliky 12V zdroja. Počas spájkovania nesmú byť kontakty zdroja pod napätím. Po ukončení spájkovania umiestnite stmievač do lišty. Po preverení správnej polarity káblikov overte funkčnosť stmievača. Do krytu lišty vyvrtajte otvory pre obidve diódy. Použite vrták s priemerom 5mm, nie menší.  Uplatnenie v praxi

Pohybový senzor umiestnený priamo v lište, spolu s LED pásikom je vhodné riešenie ak chceme ovládať LED pásik bezdotykovo s požiadavkou na nenáročnosť zapojenia. Typickým príkladom je napr. prídavné osvetlenie kuchynskej linky.
